RAÍL CON ESCALERA CORREDERA

SEGURIDAD TRANSELEVADOR

PLIEGO DE CONDICIONES

Un transelevador integrado en una cadena de producción presenta el inconveniente de que, si una de las piezas transportadas se atraviesa en la entrada o la salida, toda la cadena se bloquea. Es entonces necesaria una rápida intervención humana para reposicionar la pieza. Esta intervención es de corta duración y su frecuencia es aleatoria.

LA ESTRUCTURA

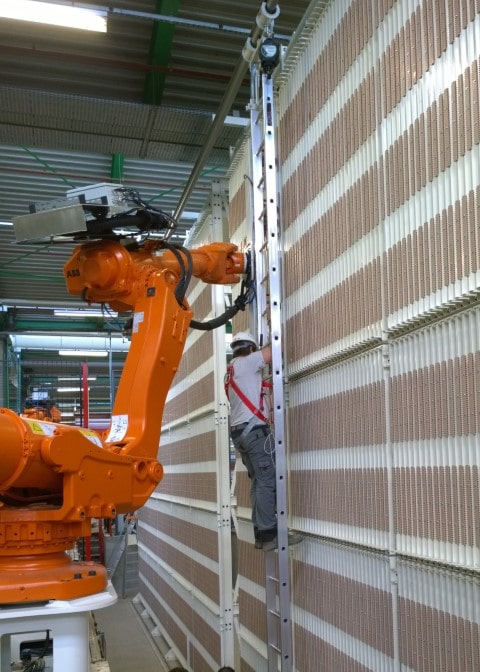

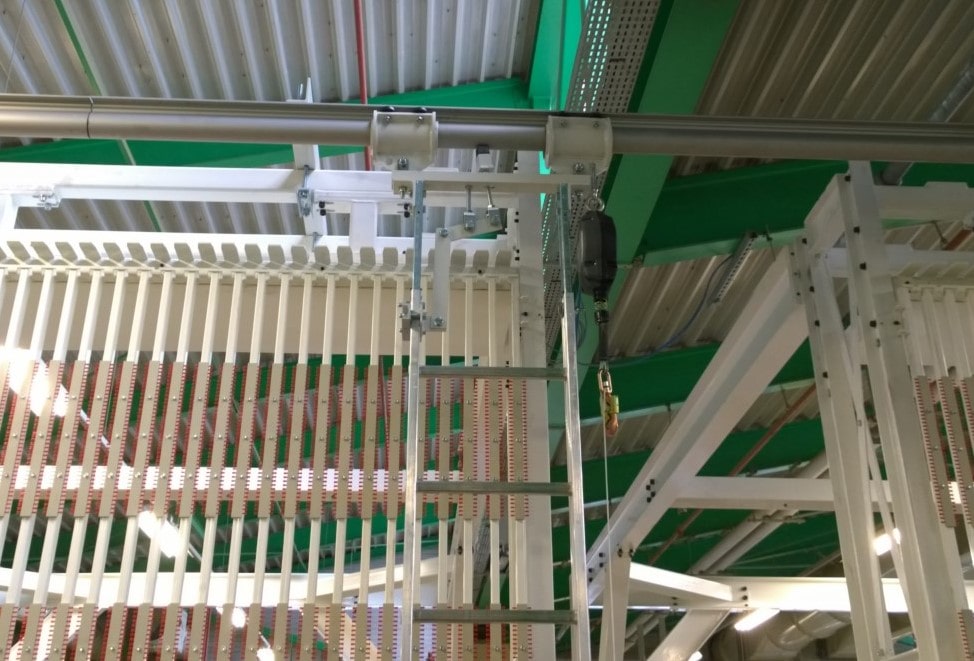

La estructura de tales instalaciones es siempre la misma y repetitiva. Es simple crear puntos donde se fijará el raíl de aluminio. En el suelo se instala un raíl guía. La escalera se fija mediante dos correderas con muelle, las cuales están a su vez montadas sobre dos carros unidos entre sí. Uno de los carros está provisto de un punto de anclaje, sobre el cual se fijará el anticaídas. En un extremo del raíl está prevista una zona para almacenar la escalera durante la inactividad. Durante una intervención, el usuario desbloquea la escalera, que detiene el transelevador. Conduce la escalera a la vertical de la pieza, sube para desbloquearla, baja de nuevo y desliza la escalera hasta su lugar, poniendo en marcha de nuevo la producción. La operación ha durado menos de 2 minutos.

REGLAS A RESPETAR

Los transelevadores están integrados en una línea de producción. Su bloqueo por un palet o un producto mal posicionado interrumpe el ciclo. La intervención de desbloqueo debe ser lo más rápida posible. Para ello, el usuario, que estará equipado permanentemente con su arnés, deberá estar formado.

NUESTRO ANÁLISIS

La solución podría ser la instalación de un equipo de protección colectiva: escalera o pasarela de diferentes niveles, pero esto presenta dos grandes inconvenientes: la ocupación del suelo y, debido a los diferentes niveles y a la longitud de la instalación, un tiempo de reacción demasiado largo. La intervención con escalera nos ha parecido la mejor solución debido a su escasa ocupación del suelo, pero sería necesario incorporar un equipo de protección individual para el usuario, a fin de que la intervención pueda realizarse sin riesgo.

NORMA: EN 795 TIPO D
